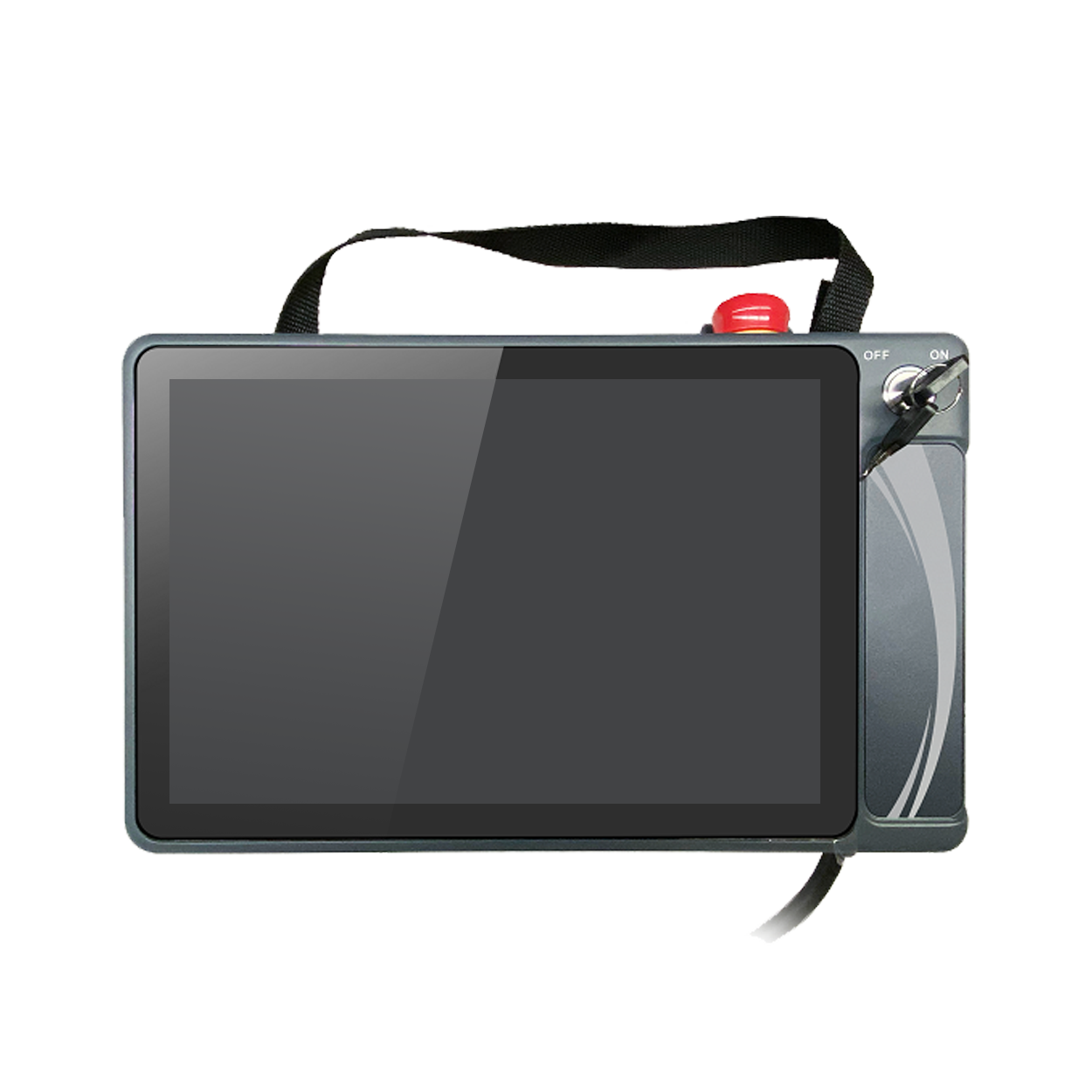

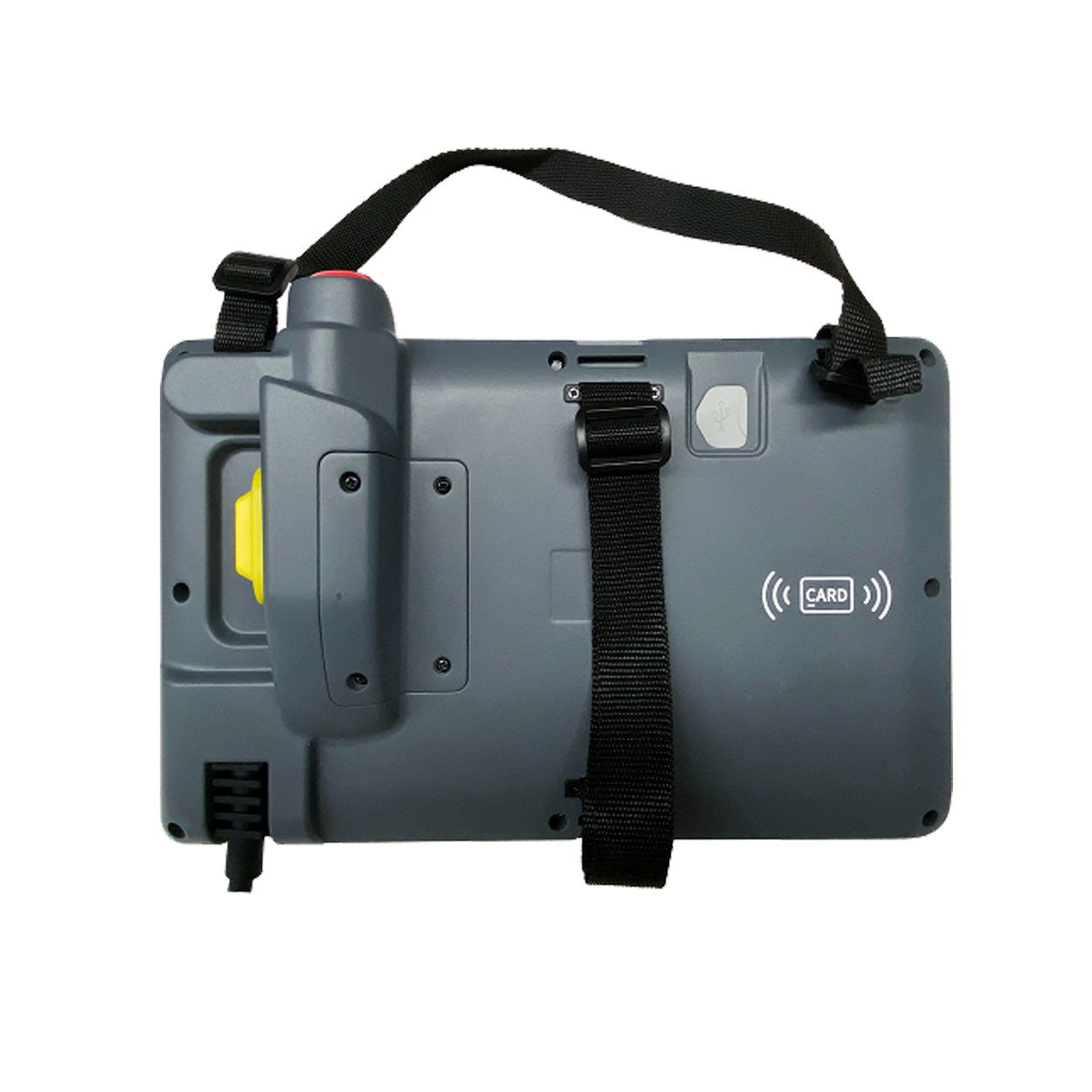

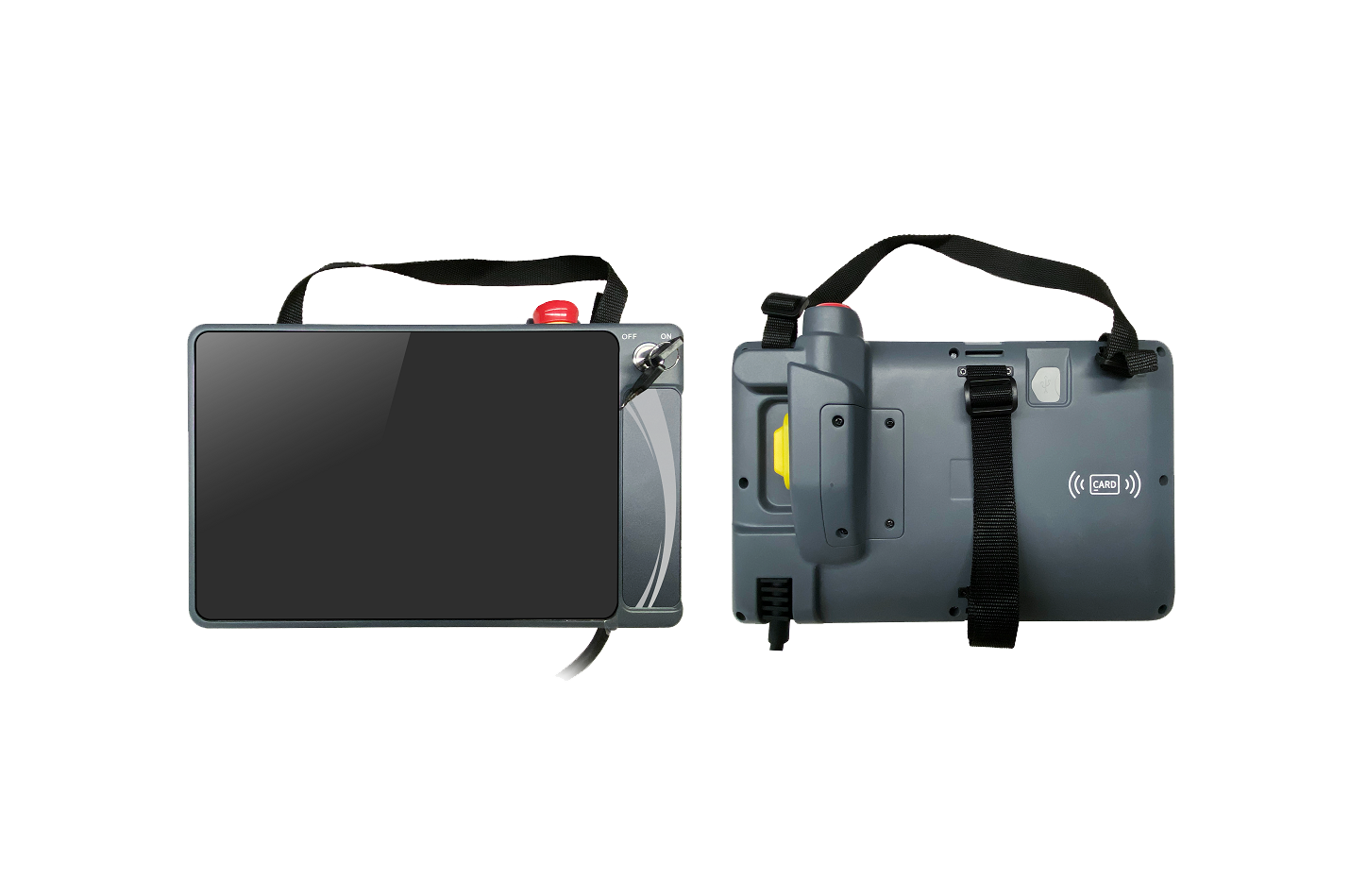

SZ10PES

赢博在线(中国)唯一官方网站全新一代工业手持人机界面

10.1寸手持式电容屏，1920*1200超清显示；

四核1.8GHz CPU搭配+1GB内存+8G存储，极致性能；

搭配双回路急停开关，双回路使能开关，钥匙开关，内置RFID模块；

单网口+双串口设计，通讯无忧；

配套最新Kinco DToolsPro组态软件&EdgeAccess2远程你运维平台

无框力矩电机赢博在线(中国)唯一官方网站描述

HMI 基本规格

显示尺寸

10.1" TFT

显示区域

133mm(H)x 215mm(V)

分辨率

1920*1200像素

显示色彩

1677万真彩色

显示视角

70/70/50/60（左/右/上/下）

对比度

600:1

背光类型

LED

亮度

230cd/m²

背光寿命

30000小时

可编程按键

最多支持6个按键（选配）

急停开关

1*双回路急停开关

选择开关

1*钥匙旋钮开关

握持开关

1*双回路急停开关

RFID

内置

触控面板

4线精密电阻网络（表面硬度4H）

CPU

ARM Cortex-A53 四核 1.8GHz

存储器

8GB eMMC闪存+1 GB RAM内存

RTC

内置实时时钟

可扩展存储器

1 USB Host

打印端口

USB Host/串口

以太网

LAN0:10/100 MHz

程序下载

网口/U盘

通讯端口

COM0：RS422/RS485；COM2：RS232

HMI 电气规格

输入范围

DC23.2V~DC26.4V

功耗

20W@DC24V

允许失电

＜3ms

绝缘电阻

超过50MΩ@500V DC

耐压性能

500VAC 1分钟

HMI 结构规格

PCB喷涂

有

外壳材料

工程塑料

外形尺寸

300.64mm×187.54mm×69.69mm

安装开孔尺寸

260×180mm

线缆（m）

10米柔性24芯航插屏蔽线缆（需配接线盒使用）

接线盒

1*航插接线盒-SZ10-BOX9单独下单选配）

安装方式（mm）

悬挂安装或握持

HMI 环境规格

工作环境温度

0~60℃

工作环境湿度

10~90%RH（无冷凝）

存储环境温度

-20~70℃

存储环境湿度

10~90%RH（无冷凝）

正弦振动测试

10~500Hz，30m/s²，三轴/1小时

冷却方式

自然风冷

HMI 赢博在线(中国)唯一官方网站认证

面板防护等级

前面板IP54认证

CE认证

通过CE认证(测试标准：EN IEC 6100-6-2:2019,EN61000-6-4:2019)

HMI 软件

组态软件

Kinco DTools Pro
